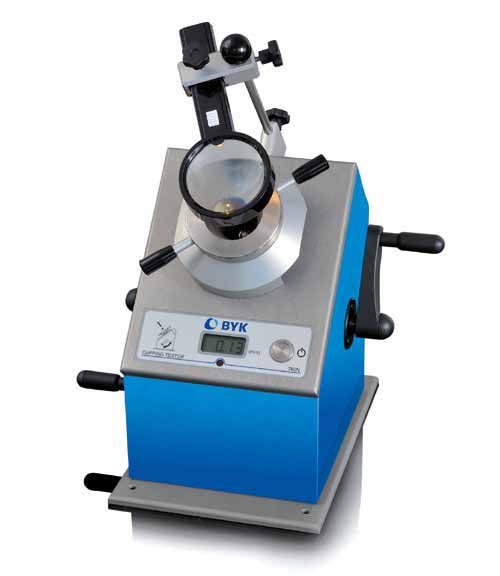

Mechanische Tiefungs-Prüfmaschine

Die mechanische Tiefungs-Prüfmaschine beurteilt die Verformbarkeit beschichteter Metallproben mit manuell gesteuertem Stößel und digitaler Tiefungsanzeige.

Produkt anfragen Weitere Prüfgeräte PDF ansehen
Mechanische Tiefungs-Prüfmaschine

Übersicht und Anwendung

Die Probe wird von einem Klemmring gehalten. Der Stößel drückt von unten gegen die unbeschichtete Seite, bis eine definierte Tiefe erreicht ist oder erste Risse sichtbar werden.

Das ergonomische Design, zwei Bedienhebel und ein Präzisionsgetriebe unterstützen gleichmäßige Prüfabläufe ohne elektrohydraulischen Antrieb.

Eine beleuchtete Lupe und die LCD-Anzeige erleichtern Beobachtung und Auswertung während der Prüfung.

Manuelle Kontrolle Der Prüfablauf lässt sich über zwei Hebel direkt steuern.
Feine Anzeige Die Tiefung wird mit 0,01-mm-Skalierung angezeigt.
Mobiler Betrieb Batteriebetrieb und Abschaltautomatik machen das Gerät flexibel einsetzbar.

Technische Daten

  • AnzeigeLCD, 0,01 mm Skalierung
  • Lupebeleuchtet, 2,5-fach
  • StößelChromstahl
  • Probenplatten70 x 70 mm bis 100 x 150 mm empfohlen
  • Stahlblechstärke0,3 bis 1,25 mm
  • LieferumfangPrüfmaschine, Justageplatte, Lupe, Batterien, Anleitung

Prüfung und Hinweise

  • 1. Probe einlegenBeschichtete Platte im Klemmring fixieren
  • 2. TiefenStößel kontrolliert gegen die Probe bewegen
  • 3. BewertenTiefungsweg oder ersten Anriss dokumentieren

Bestellinformationen

Kat. Nr. Beschreibung Information
PE-1650 Mechanische Tiefungs-Prüfmaschine Mit digitaler Anzeige
PE-1651 Justageplatte Im Lieferumfang
PE-1652 DPM 10 Für präzise Auswertung

Typische Anwendung: Geeignet für robuste, manuelle Tiefungsprüfungen an beschichteten Metallproben in Labor und Qualitätssicherung.
