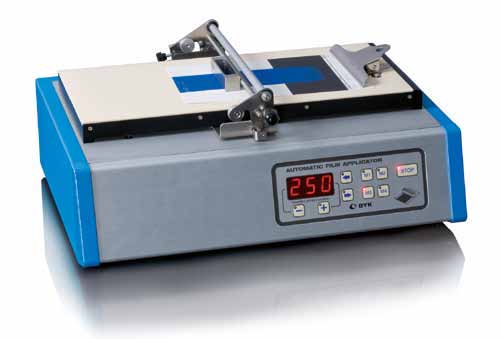

Automatisches Filmaufziehgerät S

Die kleine Ausführung des automatischen Filmaufziehgerätes ist für Prüfkarten bis 19 x 26 cm ausgelegt und bietet kontrollierte Aufzüge bei kompakter Stellfläche.

Produkt anfragen Weitere Prüfgeräte PDF ansehen
Automatisches Filmaufziehgerät S

Übersicht und Anwendung

Das Filmaufziehgerät S eignet sich für kleinere Probenformate, bei denen eine gleichmäßige Bewegung und definierte Geschwindigkeit wichtiger sind als eine große Vakuumfläche.

Prüfkarten, Glasplatten oder Prüfbleche werden über Gummimatte und Klemmvorrichtung fixiert. Die Aufzugslänge ist fest auf 240 mm ausgelegt.

Die Bedienung bleibt einfach, während Geschwindigkeit, Wiederholbarkeit und Speicherfunktionen reproduzierbare Laborbedingungen unterstützen.

Kompakte Lösung Für kleinere Kartenformate und Laborplätze mit begrenztem Raum geeignet.
Definierte Geschwindigkeit Ziehgeschwindigkeiten von 50 bis 500 mm/s lassen sich in 10-mm/s-Schritten wählen.
Für Spiralrakel nutzbar Rakel mit 200 mm Filmbreite können im passenden Format eingesetzt werden.

Technische Daten

  • Ziehgeschwindigkeit50 - 500 mm/s
  • Aufzugslänge240 mm
  • Testfläche max.250 x 195 mm
  • Speicherfunktion4 Geschwindigkeiten
  • Spiralrakel-Filmbreitemax. 200 mm
  • Stromversorgung115/230 V, 60/50 Hz
  • Stromverbrauch< 100 Watt
  • Maße310 x 200 x 565 mm
  • Gewicht Grundplatte16,4 kg

Prüfung und Hinweise

  • LieferumfangFilmaufziehgerät S, Gummimatte, Klemmvorrichtung
  • ProbenformatPrüfkarten bis ca. 19 x 26 cm
  • NormenASTM D823, ISO 11998 und weitere anwendungsbezogene Methoden

Bestellinformationen

Kat. Nr. Beschreibung Information
PA-2105 Automatisches Filmaufziehgerät S Kleine Ausführung
PA-2113 Zusatzgewicht Für PA-2101/2105
PA-2430 Adapter Für Spiralrakel

Typische Anwendung: Sinnvoll für standardisierte Filmaufzüge auf kleineren Prüfkarten, wenn eine handliche Maschine mit reproduzierbarer Geschwindigkeit gefragt ist.
