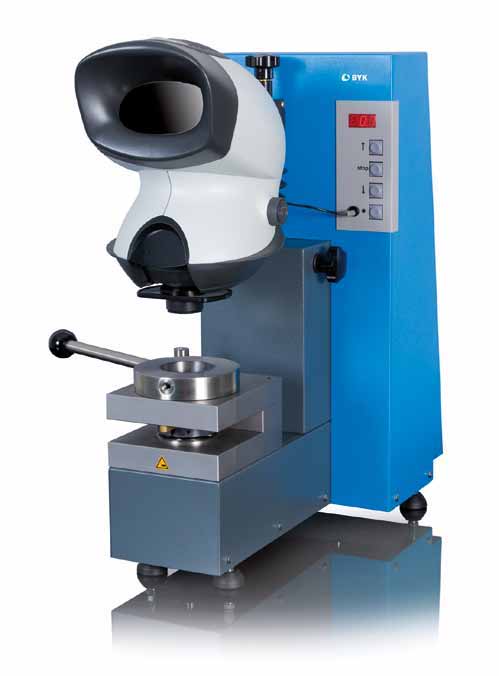

Automatische Tiefungs-Prüfmaschine

Die automatische Tiefungs-Prüfmaschine bewertet die Verformbarkeit von Beschichtungen auf Metallsubstraten mit elektrohydraulischem Antrieb und digitaler Tiefungsanzeige.

Produkt anfragen Weitere Prüfgeräte PDF ansehen
Automatische Tiefungs-Prüfmaschine

Übersicht und Anwendung

Beschichtete Bleche werden kontrolliert verformt, um Rissbildung, Haftung und Dehnfähigkeit des Schichtsystems zu beurteilen.

Der elektrohydraulische Antrieb sorgt für eine konstante Bewegung. Die Probe wird über eine Exzenterspannung fixiert und während der Tiefung beobachtet.

Mit optionalem oder integriertem Mikroskop lässt sich der Moment erster Schäden genauer erkennen und dokumentieren.

Wiederholbare Tiefung Konstante Tiefungsgeschwindigkeit und digitale Anzeige erleichtern vergleichbare Ergebnisse.
Gute Probenzugänglichkeit Der offene Zylinderkopf ist für kleine und größere Prüfbleche geeignet.
Präzise Beobachtung Mikroskopische Kontrolle unterstützt die Bewertung des ersten Anrisses.

Technische Daten

  • Antriebelektrohydraulisch
  • Tiefungsgeschwindigkeit0,2 mm/s
  • Anzeigeauflösung0,1 mm
  • Prüfblechstärkebis 1,5 mm
  • Mikroskop2-fach / 4-fach
  • NormenISO 1520, DIN 53156, ASTM E643

Prüfung und Hinweise

  • 1. EinspannenProbe in die Spannvorrichtung legen und fest fixieren
  • 2. Tiefung startenStößel kontrolliert gegen die Probe bewegen
  • 3. BeobachtenRissbeginn über Anzeige und Mikroskop bewerten

Bestellinformationen

Kat. Nr. Beschreibung Information
PE-1620 Automatische Tiefungs-Prüfmaschine Elektrohydraulischer Antrieb
PE-1621 Stereomikroskop Zur genauen Beobachtung
PE-1622 Beleuchtung Für Auswertung am Prüfpunkt

Typische Anwendung: Geeignet für Qualitätssicherung und Entwicklung, wenn die Dehnfähigkeit von Beschichtungen auf metallischen Untergründen reproduzierbar geprüft werden soll.
