Prüfgeräte / Applikation

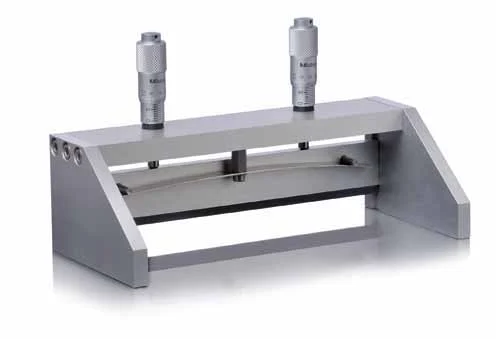

Filmziehgerät
Das Filmziehgerät ist ein verstellbarer Applikator zur Herstellung definierter Beschichtungsfilme mit einstellbarer Spalthöhe.
Übersicht und Anwendung
Die Spalthöhe wird über Mikrometerschrauben eingestellt und ermöglicht metrische oder zöllige Schichtvorgaben.
Breiter werdende Auflageplatten verhindern, dass Beschichtungsmaterial beim Aufziehen seitlich ausläuft.
Ziehklinge und Auflageplatten bestehen aus starkem Aluminium und sind für wiederholte Laboranwendungen ausgelegt.
Verstellbare Spalthöhe
Der Nassfilm kann im Bereich bis 3800 µm bzw. 150 mils eingestellt werden.
Sauberer Filmrand
Breite Auflageplatten halten das Material während des Aufziehens im Arbeitsbereich.
Viele Breiten
Metrische und zöllige Varianten decken unterschiedliche Probenformate ab.
Technische Daten
- Spalthöhe metrisch0 - 3800 µm
- Spalthöhe zöllig0 - 150 mils
- Klingenbreiten2 bis 12 in oder 5 bis 30 cm
- MaterialAluminium, 6,4 mm stark
- NormenASTM D823, FTMS 141a
Prüfung und Hinweise
- 1. Spalt einstellenZiehklinge über Mikrometerschrauben auf Zielhöhe bringen
- 2. Material aufgebenBeschichtungsstoff vor der Klinge platzieren
- 3. AufziehenApplikator gleichmäßig über das Substrat führen
Bestellinformationen
| Kat. Nr. | Beschreibung | Information |
|---|---|---|
| PA-4301 | Filmziehgerät 2 in | 0 - 150 mils |
| PA-4305 | Filmziehgerät 12 in | 0 - 150 mils |
| PA-2325 | Filmziehgerät 5 cm | 0 - 3800 µm |
| PA-2329 | Filmziehgerät 30 cm | 0 - 3800 µm |
Typische Anwendung: Eine robuste Lösung für einstellbare Nassfilmaufzüge, wenn unterschiedliche Schichtdicken mit einem Applikator erzeugt werden sollen.
