RM 5001 ex

ATEX / EX-Standmodell

RM 5001 EX

Das Farbenmischgeraet RM 5001 EX ist die explosionsgeschuetzte Luft-Ausfuehrung des Standmodells RM 5001 fuer den Einsatz in EX-Bereichen. Die Maschine entspricht in Form und Grundkonzept dem RM 5001/00, ist jedoch fuer den Betrieb in explosionsgefaehrdeten Arbeitsbereichen ausgelegt.

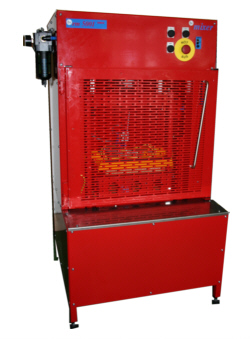

Produktbild Farbenmischer RM 5001 EX
Die ATEX-Analyse ist erforderlich, wenn die Verwendung von Produkten in oder im Zusammenhang mit einem explosionsgefaehrdeten Bereich beabsichtigt ist. Explosionsgefaehrdete Bereiche im Sinne der Richtlinie 2014/34/EU sind Bereiche, in denen die Atmosphaere aufgrund der oertlichen und/oder betrieblichen Verhaeltnisse explosionsfaehig werden kann.

Uebersicht und Einsatzbereich

Der RM 5001 EX wurde fuer Anwendungen entwickelt, in denen die Vorteile des RM-5001-Standmodells mit einer explosionsgeschuetzten Ausfuehrung kombiniert werden muessen. Die Maschine ist fuer Dosengroessen von 0,5 bis 10 Litern bei maximal 30 kg ausgelegt und richtet sich an Anwender mit hohen Sicherheitsanforderungen in EX-Arbeitsbereichen.

Die Beschickung des Arbeitsraumes erfolgt auf einem Probenteller ueber eine Schwenktuer mit Sicherheitsverriegelung. Die Gebinde werden ueber einen motorischen Luftantrieb eingespannt. Saemtliche Antriebe und Einspannvorrichtungen sind in Luftausfuehrung realisiert und damit auf die Anforderungen explosionsgefaehrdeter Umgebungen abgestimmt.

Die Mischzeiten werden ueber eine Zeitschaltuhr stufenlos vorgewaehlt. Das Bedienfeld ist oberhalb des Pruefraums angeordnet und unterstuetzt einen uebersichtlichen und ergonomischen Arbeitsablauf. Die Maschine arbeitet mit einer Festdrehzahl von etwa 640 UPM.

Fuer EX-Bereiche ausgelegt Die komplette Luftausfuehrung von Antrieb und Einspannung unterstuetzt den Einsatz in explosionsgefaehrdeten Arbeitsbereichen.
Sichere Gebindehandhabung Schwenktuer mit Sicherheitsverriegelung und motorischer Luftantrieb sorgen fuer eine kontrollierte und reproduzierbare Einspannung.
Robuste Standgeraet-Loesung Der RM 5001 EX uebertraegt das Standgeraet-Prinzip des RM 5001 in eine klar auf Sicherheit ausgerichtete EX-Variante.

Technische Daten RM 5001 EX

  • ReferenzRM 5001 / EX
  • AusfuehrungEX Luft
  • GrundausfuehrungRM 5001/00
  • Gebindegroesse laut Text0,5 - 10 l (max. 30 kg)
  • Gebindegroesse laut Tabelle0,5 - 10,0 l (30 kg)
  • Maße (HxBxT)1210 x 650 x 650 mm
  • Gewicht laut Text225 kg
  • Gewicht laut Tabelle170 kg
  • Zeitschaltuhrmax. 5 min
  • Drehzahl laut Textca. 640 UPM
  • Drehzahl laut Tabelle620 UPM
  • LackierungPulverlack RAL 3000
  • Luftversorgung6 bar - 110 qm/h / 27 qm/h
  • ManometerdruckLuft 6 bar, gefilterte Luft 3,2 bar
  • Motor Antrieb1400 / 640 RPM, 50 mm Hub
  • Geraeuschemission leer68 dbA
  • Motor0,75 kW - Spannmotor 0,2 kW (Luft)

Zubehoer

  • DruckluftwartungseinrichtungRef. RM 5001 / 06
  • EnthaltenOeler, Druckminderer, Kondensatabscheider
  • ZusaetzlichSteckkupplung und Manometer

Typische Anwendung: Der RM 5001 EX eignet sich fuer Unternehmen, die groessere Gebinde in explosionsgefaehrdeten Bereichen sicher mischen muessen und dafuer eine robuste Standgeraet-Loesung mit Luftausfuehrung benoetigen. Besonders bei Anwendungen mit hohen Sicherheitsanforderungen spielt das Modell seine Staerken aus.
